海上鉆井借助閉環控制、控壓鉆井和 減振技術不斷發展

時間:2025-06-19 13:55 來源:2025年4月 作者:小編




數字系統、隔水管接頭設計和井下工具方面的創新正被應用于海上鉆井項目中,以減少非生產時間(NPT)并降低成本 。

近年來,數字化和自動化已成為海上鉆井領域的關鍵發展方向,因為原始設備制造商(OEM)正與運營商和鉆井公司合作,開發能夠改善鉆機作業的技術。不過,即便數字軟件和應用程序在技術領域日益占據重要地位,先進的硬件及其相關系統也同樣具備節省時間、提升性能和增強安全性的潛力。

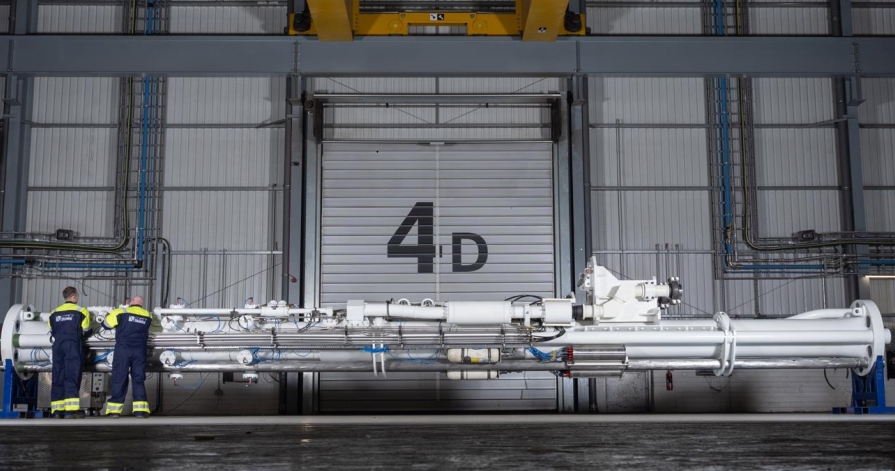

圖1 美國油州國際公司(Oil States International)的控壓鉆井 / 隔水管氣體處理(MPD/RGH)系統配備了一體化隔水管接頭(如圖所示),這使得隔水管系統能夠從井口中心位置進行全面檢修,無需斷開下部隔水管總成來進行維護,從而避免了這一耗時的操作。此外,該接頭的長度和重量大約僅為傳統隔水管接頭的一半。
在未來幾年里,有一個有望成為海上鉆井領域關鍵特征的方面,那就是控壓鉆井(MPD),這是一種用于精確控制井底壓力的自適應鉆井工藝。隨著鉆井人員和運營商不斷在壓力窗口狹窄、條件更為復雜的海上盆地開展作業,這些控壓鉆井系統在海上鉆機上的應用可能會持續增加。就第三方制造商而言,他們已經在推出安裝更簡便、運行效率更高的控壓鉆井系統了。
例如,隔水管接頭的簡化設計是美國油州國際公司(OSI)最近推出的控壓鉆井/ 隔水管氣體處理(RGH)系統的關鍵組成部分。該公司表示,這種接頭有助于在安裝過程中大幅減少非生產時間(NPT),從而進一步實現其簡化控壓鉆井技術應用流程的目標。
油州國際公司英國及亞洲區副總裁加里?斯蒂芬表示:“我們認為,對于那些開采難度更大的油井而言,控壓鉆井(MPD)技術的應用需求正日益增長。對于我們所接觸的客戶來說,這在很大程度上已經成為了一種標準做法。他們計劃在其所有的鉆井船、半潛式鉆井平臺和鉆井船上都安裝控壓鉆井系統。因此,我們一直專注于開發一種能夠提高這一安裝過程效率的系統。”
一些海上作業的運營商還發現,采用那些此前主要應用于陸上油井的技術頗具價值。舉例來說,尼奧石油工具公司(Neo Oiltools)的尼奧托克(Neotork)減震工具,在過去三年間,于多個陸上盆地的使用頻率不斷攀升,而近期,它被應用于一家在泰國近海作業的運營商項目中;該項目中,機械鉆速(ROP)實現了顯著提升。
尼奧石油工具公司首席執行官羅伯特?博恩表示:“如果尼奧扭矩振動緩解工具能夠最大程度地減少振動,那么運營商就不必因為可能出現的故障而將鉆具提出地面。如果因為沒有出現故障,我們能夠一直留在井下作業,那我們就可以加快鉆井速度,而時間就是金錢。這為運營商提供了多種選擇:是想更快地鉆出同樣數量的油井,還是在當前預算或時間分配下,有可能鉆出更多的油井呢?做任何事情都存在機會成本。”
即便實體工具正在重新塑造海上鉆井領域的格局,數字領域也在不斷開拓新的疆界。去年,哈里伯頓公司以及為鉆井作業提供數字系統的塞卡爾公司(Sekal),與挪威國家石油公司展開合作,部署了首個集成了LOGIX自動化技術與遠程操作功能的自動化近底鉆井系統,該系統整合了塞卡爾公司的鉆井電子控制系統以及北海某鉆機的自動化控制系統。
隨著運營商和鉆井人員在鉆機上更多地使用第三方數字系統,確保所有系統能夠有效地相互通信變得愈發重要。哈里伯頓公司與塞卡爾公司合作的一個關鍵要素是使用了一個業務流程編排平臺,該平臺能確保鉆機上的各種系統在獲取井下數據的情況下,能夠輕松協同工作,從而做出最優決策。
哈里伯頓公司數字油井建設鉆機系統與自動化部門總監莫里?萊恩表示:“互操作性極其重要。但是,如果你只提供互操作性而沒有業務流程編排,那么由哪個系統來負責主導呢?要是每個人都有操控船只的能力,那到底該由誰來駕駛這艘船呢?你需要一個業務流程編排系統來解決這個問題。它有助于我們就從不同系統獲取的數據達成共識,這樣我們就能有明確的定義和既定的決策機制。”


確保自動化系統的互操作性
哈里伯頓公司的數字油井建設軟件LOGIX在挪威國家石油公司于北海的一口油井項目中發揮了關鍵作用。LOGIX軟件涵蓋了油井定位、完整性管理、導向控制以及防碰撞功能。它還具備一個自主鉆井平臺,并且充當所有LOGIX組件的驅動裝置,能夠同時運行這些組件,并通過機器學習算法實時分析井下數據。
哈里伯頓公司的LOGIX業務流程編排功能是關鍵組成部分,它使得所有服務能夠在極少人工干預的情況下實時并行運行,并向鉆機過程自動化系統提供一套綜合指令,從而將地下和地面的自動化系統閉環整合為一個具有統一目標的單一系統。

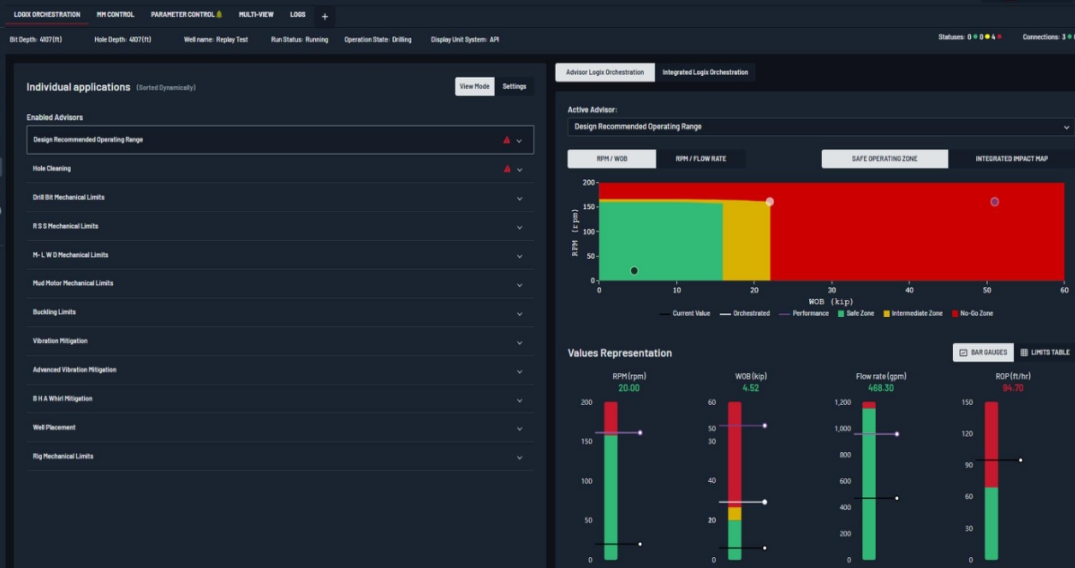

圖2 哈里伯頓公司LOGIX業務流程編排平臺能夠讓不同的系統服務在極少人工干預的情況下實時并行運行。它向鉆機過程自動化系統提供一整套綜合指令,將地下自動化系統和地面自動化系統的閉環整合為一個具有統一目標的單一系統。去年,該平臺與塞卡爾公司的自動化程序以及動態防護措施相結合,應用于一套集成式自主近底鉆井系統中,這套系統是為挪威國家石油公司部署在挪威大陸架上的。(此圖很大,可以拉大)
去年,哈里伯頓公司與塞卡爾公司合作,為挪威國家石油公司在挪威大陸架上的一口油井提供了一套集成式閉環控制解決方案。該解決方案將自主定向鉆井與自動化的井筒水力控制以及動態的地面鉆機設備控制進行了統籌協調。
為挪威國家石油公司開發的這一解決方案利用LOGIX平臺,將多項技術指標——油井規劃指標、油井定位要求、振動緩解措施以及井眼清潔優化方案——與塞卡爾公司的自動化程序和動態防護措施整合在一起。這些系統的集成使挪威國家石油公司能夠實時優化鉆井參數,并通過對地下、井筒流體和壓力系統的實時先進模型來實現油井的精確就位。
萊恩先生將這種集成描述為在實時狀態下,對運行于不同精確程度的系統之間的一種微妙平衡。有些系統的運行間隔不到一秒,而另一些系統可能每15分鐘才批量更新一次數據。LOGIX業務流程編排軟件所具備的關鍵能力,就是能夠有效地自動管理來自井下和地面系統的這些差異情況。
這種能力使得 LOGIX成為了系統集成的關鍵組成部分,因為它實現了與工程系統以及鉆井過程控制層之間的互操作性。萊恩先生表示,這種業務流程編排軟件能夠確保將所有系統的操作需求有效地整合為一套單一的自動化操作指令集。

萊恩先生說:“我們不再是讓三位主廚各自烹制不同的晚餐,而是可以讓一位主廚(即業務流程編排器)在多位副廚(即各種應用程序)的協助下,將不同的食材組合起來,烹制出一頓晚餐。”

對于北海的那口油井,挪威國家石油公司的目標是可靠且穩定地實現井底自動化操作,以提高鉆井作業的效率。在部署過程中,該系統最初以建議模式運行,在完成系統與鉆井人員之間的變更管理流程時,向鉆井人員提出相關建議。一旦滿足了系統運行的所有關鍵指標,鉆井人員便會激活該系統,使其進入主動模式,在這種模式下系統將自主運行。
事實證明,該系統成功達到了所有的初始指標,目前已在第三口油井上投入使用,并且還計劃在其他地區進行更多的部署。哈里伯頓公司計劃在日后發布對這些作業的性能成果的詳細分析報告。


減少井下振動
尼奧托克減震工具已問世近十年,其設計之初便適用于陸上和海上的鉆井作業場景。然而,在過去幾年里它才開始得到更廣泛的應用,且大多是在陸上環境中。隨后在2024年第四季度,該工具在泰國灣的海上作業中得以部署,實現了進一步的應用拓展。
在那個成熟油井項目中,該工具幫助一家運營商消除了井下工具故障,并使機械鉆速(ROP)提高了超過30%。這個項目已成為該公司構建更大規模海上業務組合的一個跳板。

博恩先生表示:“在過去的一年里,我們大力宣傳以證明尼奧托克工具在海上作業中的可行性及其所能產生的影響。我們與運營商進行了多次深入交流,了解他們在勘探井和開發井作業中面臨的挑戰。我們有信心能夠幫助他們克服這些挑戰,并且預計今年尼奧托克工具在海上作業中的應用會越來越廣泛。”

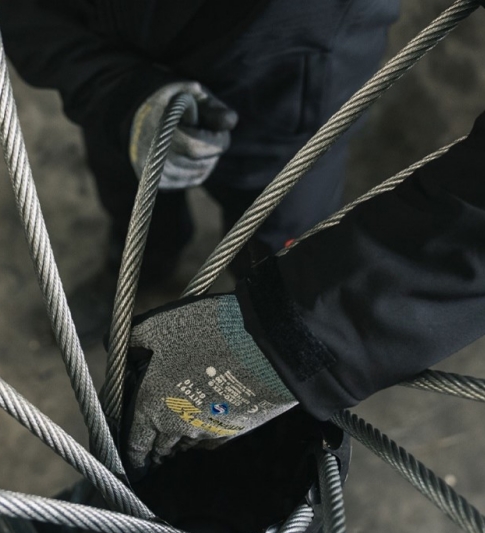

圖3 尼奧石油工具公司的尼奧托克減震工具利用環繞在內芯軸周圍的纜繩,配合一組彈簧,一旦井下扭矩超過特定限度,就能減小切削深度。通過緩慢釋放系統中儲存的多余扭矩,鉆頭可以持續與地層保持接觸。
該工具利用環繞在內芯軸周圍的纜繩以及一組彈簧來應對扭矩變化。一旦井下扭矩超過預設的限度,碟形彈簧和鋼纜組成的系統就會自動收縮,以減小鉆頭的切削深度。隨著鉆井結構繼續鉆進,儲存在系統中的多余扭矩會緩慢釋放。鉆頭始終與地層保持接觸,從而使鉆井作業不會中斷。
博恩先生說:“我們通過控制切削深度,來緩解井下所有類型的振動,包括軸向、水平方向和橫向振動。當我們減少了振動,就能防止鉆頭損壞、變鈍,或者降低鉆井速度。我們幫助保護井下工具和底部鉆具組合(BHA),避免它們出現故障或導致非生產時間,不會因為振動或鉆井異常而損壞,進而不得不將工具提出井外。減少振動意味著在對這些工具進行必要維護之前,你可以進行更長時間的鉆井作業。”

泰國灣的項目合作方是一家國際石油公司(IOC),在過去三年里,該公司一直在美國的非常規油井上使用尼奧托克工具。這家國際石油公司計劃在泰國灣的一個成熟盆地內鉆四口鄰井。盡管在過去幾十年里,該公司已經在這個盆地成功鉆了數千口井,但最近他們開始在一個超高壓油田進行鉆井作業,這導致了嚴重的振動問題,并且造成了多次工具故障。博恩先生估計,平均而言,在這個油田上,該運營商每口井都要使用一套底部鉆具組合。

他解釋道:“泰國灣是一個壓力非常高的環境。運營商需要保證生產效率和作業安全,還得想辦法避免因更換損壞的工具而將鉆具提出井外。此外,他們希望在維護周期之間能夠進行更長時間的鉆井作業——你可以想象一下,每次把工具裝上船、返回港口、進口維修翻新所需的零部件,這得花費多少成本。”

尼奧托克工具最初在該油田的四口淺水鄰井上進行了試用;這家國際石油公司想看看能否在不更換底部鉆具組合的情況下鉆多口井,而在此之前,每次作業都要更換底部鉆具組合已成為慣例。

該工具投入使用后,運營商成功地用一套底部鉆具組合完成了四口鄰井的鉆探,而且沒有起下鉆頭。博恩先生指出:“當你消除了工具故障和鉆頭故障,并且能夠在維護周期的限度和參數范圍內多次重復使用工具時,這就是一個巨大的成功。”

此外,與在同一油田以往所鉆油井的歷史平均機械鉆速相比,這四口鄰井的平均機械鉆速提高了39%。

博恩先生補充道:“機械鉆速的提高對我們來說并不意外,因為我們知道,如果能夠將振動降至最低,就可以鉆出更平滑的井眼,并且能讓鉆頭保持更多的能量。如果你對切削深度進行了合理的管理,鉆井速度就會加快,機械鉆速的大幅提升就證明了這一點。”

自2024年末試用結束以來,該運營商已同意在其計劃于同一油田鉆探的其余120口油井上都部署尼奧托克工具。


集成式控壓鉆井(MPD)系統

隨著控壓鉆井系統在海上作業中日益普及,第三方技術開發商和原始設備制造商(OEM)正在關注那些能夠幫助簡化安裝和維護這些系統時所出現的一些棘手問題的工具。這些工具能夠幫助節省成本、減少非生產時間(NPT)并提高安全性。

其中一項成果是在2022年推出的,當時OSI推出了一種集成式控壓鉆井(MPD)/ 旋轉地質導向(RGH)系統,目前該系統已在全球多個海上市場投入使用,包括澳大利亞、巴西,并且很快也將在美國墨西哥灣和挪威北海投入使用。

斯蒂芬先生表示,控壓鉆井(MPD)/旋轉地質導向(RGH)系統與傳統的控壓鉆井系統設計有所不同。在傳統設計中,必須斷開下部隔水管總成(LMRP)才能進行維護。這就需要將隔水管接頭提至水面,從而產生大量的非生產時間。海洋系統國際公司的系統配備了一個集成隔水管接頭,該接頭裝有雙可回收的防噴盒和軸承組件。

這使得它成為首個可從井中心進行全面維修的隔水管系統。防噴盒由鉆桿工具下入和起出,無需從管柱中提出隔水管接頭,也無需返回岸上更換環形密封件。此外,海洋系統國際公司的隔水管接頭長度和重量大約僅為傳統隔水管接頭的一半,這也縮短了設備安裝所需的時間。


圖4 國際石油州公司(Oil States International,簡稱 OSI)于2022年推出的集成式控壓鉆井(MPD)/ 旋轉地質導向(RGH)系統,已在澳大利亞和巴西的海上區域部署使用。在研發該系統時,該公司針對的是傳統控壓鉆井系統常面臨的安裝和維護難題——尤其是控壓鉆井接頭方面的問題。OSI公司稱,憑借其集成系統,他們能夠在不到7小時的時間內安裝好一個接頭。
斯蒂芬先生解釋說:“傳統控壓鉆井(MPD)系統的問題一直在于控壓鉆井接頭本身的安裝。我們過去采用的是用于地面油井的現有設計,那些設計有著大型法蘭盤和重型設備,而我們還要嘗試在鉆臺下方的月池區域安裝這些設備。這是非常困難的,安裝這些設備可能需要長達兩天的時間。這就是為什么我們專注于打造一個易于操作的系統——現在我們能夠在不到7個小時的時間內安裝好一個接頭。”

該隔水管接頭的儀表系統也與隔水管的各項功能集成在一起,以便將信息傳遞到地面。其電液控制系統通過一種免手動操作的拉入式系索系統與接頭相連,無需人工干預即可實現接頭的遠程插入。這一功能對于減少非生產時間(NPT)和提高安全性有著重大影響。

斯蒂芬先生說:“有了這種拉入式系索,所有的連接都已經預先裝配好了。實際上,我們只需拉動一根纜線,就能將所有已裝配好的連接件拉到接頭處。在月池區域那些可能出現操作瓶頸的地方,就不需要安排人員去進行連接操作了。我們也不需要一堆復雜的機器人來完成這個過程。這種設計使得整個過程更加簡單、安全。”

雖然OSI的控壓鉆井(MPD)系統可以與現有的隔水管集成使用,但它也能與該公司的自動化 “梅林”海上鉆井隔水管相結合。這種隔水管的特點是配備了一個由兩部分組成的連接器,該連接器沒有活動部件,采用了一系列非螺旋形的齒。由于是非螺旋形的,這種連接器在使用過程中不會松動脫落。

該隔水管系統還包括一個自動化卡盤,它可確保在插入隔水管接頭之前接頭能正確對齊,從而降低輔助管線受損的可能性。一旦接頭連接完成,卡盤會以預設的載荷反向推壓,以此確認接頭已正確裝配。據OSI稱,卡盤的自動化使得隔水管的下入/起出速度達到每小時10至12根接頭。對 “梅林”連接器進行的實驗室測試表明,其平均連接裝配時間為42秒,而傳統隔水管連接器的連接裝配時間則在5至10分鐘之間。

斯蒂芬先生說:“‘梅林’系統的特點是沒有螺栓。它采用的只是公母接頭的設計,而不是像我們在很多隔水管上看到的那種螺紋設計。我們在公接頭和母接頭之間施加壓力,這就能有效地將接頭連接在一起。這就是我們能夠實現快速連接的原因。”
